球磨機
信息來源：未知???發布時間：2013-03-18 13:43
球磨機設備介紹：球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨?？蓪⑽锪霞庸ぴ?00目以下，產量巨大，適合大型粗粉生產廠家生產使用
球磨機根據軸瓦不同分為：節能球磨機、陶瓷球磨機、棒球磨機、格子球磨機等

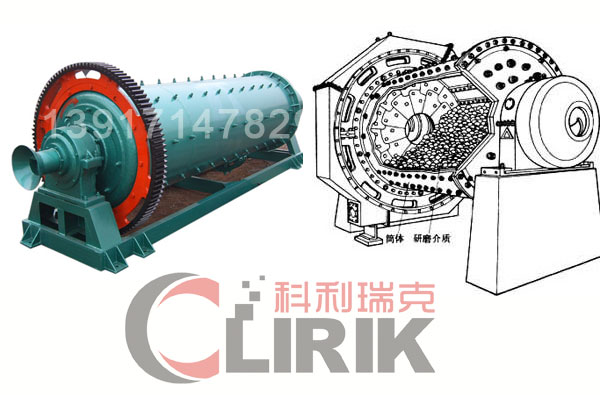

球磨機結構組成與內部構造：
球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠
球磨機是由水平的筒體，進出料空心軸及磨頭等部分組成，筒體為長的圓筒，筒內裝有研磨體，筒體為鋼板制造，有鋼制襯板與筒體固定，研磨體一般為鋼制圓球，并按不同直徑和一定比例裝入筒中，研磨體也可用鋼段。
根據研磨物料的粒度加以選擇，物料由球磨機進料端空心軸裝入筒體內，當球磨機筒體轉動時候，研磨體由于慣性和離心力作用，摩擦力的作用，使它帖附近筒體襯板上被筒體帶走，當被帶到一定的高度時候，由于其本身的重力作用而被拋落，下落的研磨體像拋射體一樣將筒體內的物料給擊碎。
物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
球磨機性能特點：
球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨，使用球磨機最大優勢是：增大有效容積；增加充填率和轉速率；改變磨礦介質形狀
球磨機主要技術參數：
|
中礦球磨機型號
|
筒體轉速
（每分）
|
裝球量
（噸）
|
進料粒度
(mm)
|
出料料粒度
（mm）
|
產量
(t/h)
|
電機功率
|
重量
|
|
MQ750×1060
|
49.6
|
4
|
≤20
|
0.075-0.89
|
0.14~0.34
|
18.5
|
4.6
|
|
Ф900×3000
|
36
|
2.7
|
≤20
|
0.075-0.89
|
1.1-3.5
|
22
|
5.6
|
|
Ф1200×2400
|
36
|
3
|
≤25
|
0.075-0.6
|
1.5-4.8
|
30
|
12
|
|
Ф1200×3000
|
36
|
3.5
|
≤25
|
0.074-0.4
|
1.6-5
|
37
|
12.8
|
|
Ф1200×4500
|
32.4
|
5
|
≤25
|
0.074-0.4
|
1.6-5.8
|
55
|
13.8
|
|
Ф1500×3000
|
29.7
|
7.5
|
≤25
|
0.074-0.4
|
2-5
|
75
|
15.6
|
|
Ф1500×4500
|
27
|
11
|
≤25
|
0.074-0.4
|
3-6
|
110
|
21
|
|
Ф1500×5700
|
28
|
12
|
≤25
|
0.074-0.4
|
3.5-6
|
130
|
24.7
|
|
Ф1830×3000
|
25.4
|
11
|
≤25
|
0.074-0.4
|
4-10
|
130
|
28
|
|
Ф1830×4500
|
25.4
|
15
|
≤25
|
0.074-0.4
|
4.5-12
|
155
|
32
|
|
Ф1830×6400
|
24.1
|
21
|
≤25
|
0.074-0.4
|
6.5-15
|
210
|
34
|
|
Ф1830×7000
|
24.1
|
23
|
≤25
|
0.074-0.4
|
7.5-17
|
245
|
36
|
|
Ф2100×3000
|
23.7
|
15
|
≤25
|
0.074-0.4
|
6.5-36
|
155
|
34
|
|
Ф2100×4500
|
23.7
|
24
|
≤25
|
0.074-0.4
|
8-43
|
245
|
42
|
|
Ф2100×7000
|
23.7
|
26
|
≤25
|
0.074-0.4
|
8-48
|
280
|
50
|
|
Ф2200×4500
|
21.5
|
27
|
≤25
|
0.074-0.4
|
9-45
|
280
|
48.5
|
|
Ф2200×6500
|
21.7
|
35
|
≤25
|
0.074-0.4
|
14-26
|
380
|
52.8
|
|
Ф2200×7000
|
21.7
|
35
|
≤25
|
0.074-0.4
|
15-28
|
380
|
54
|
|
Ф2200×7500
|
21.7
|
35
|
≤25
|
0.074-0.4
|
15-30
|
380
|
56
|
|
Ф2400×3000
|
21
|
23
|
≤25
|
0.074-0.4
|
7-50
|
245
|
54
|
|
Ф2400×4500
|
21
|
30
|
≤25
|
0.074-0.4
|
8.5-60
|
320
|
65
|
|
Ф2700×4000
|
20.7
|
40
|
≤25
|
0.074-0.4
|
12-80
|
400
|
94
|
|
Ф2700×4500
|
20.7
|
48
|
≤25
|
0.074-0.4
|
12-90
|
430
|
102
|
|
Ф3200×4500
|
18
|
65
|
≤25
|
0.074-0.4
|
按工藝條件定
|
800
|
137
|
